Tag: NEAT

Generation of images with a neuroevolutionary algorithm

On By Jon UreñaIn Inteligencia artificial, ProgramaciónLeave a comment

Thanks to my recently adquired knowledge about how to display stuff on screen with OpenGL, I have implemented in Python an experiment that years ago I wrote in Java: an algorithm that generates images through the NEAT neuroevolutionary method invented in the mid 2000s. When I implemented it in Java, I had to write the NEAT method from zero by reading the scientific papers, because the Java libraries that existed back then didn’t inspire me much confidence. Fortunately, these days and in Python there are a couple solid modules that free me from that responsibility.

I’ll start showing a six minute video that shows some images generated through a few independent evolutionary processes:

A curious phenomenon, although logical, of the results of the programmed neuroevolution mimics what happens in natural evolution: when some pattern appears close to the beginning of the evolutionary run, and for some reason it benefits the genome, the pattern tends to persist for the rest of the evolution in some form or another (for example, the spinal cord).

The experiment works the following way: it generates a population of around 100 genomes that contains the nodes and connections of a neural network. When it gets activated, it will receive two inputs: the x coordinate divided by the width of the resolution the future image will have, and the y coordinate divided by the height of the future image. After the internal calculation, the neural network will produce the four components of a RGBA color: the value for red, for green, for blue, and for the transparency.

When I implemented this experiment for the first time in Java years ago, I programmed it so that each generation’s genome would produce a 32×32 pixels image, that it saved in the hard disk. I had to choose by hand which interested me and add them to a special folder, from which the program would sample to produce the next evolutionary run. However, even then I realized that I was sacrificing vital information so that seeded evolution would work entirely as expected: the genomes hold information about when its nodes and connections appeared for the first time, along with to what species the genomes belong. That information is vital when the genomes reproduce. This time I intended to solve the issue as soon as possible for the Python version, but I ended concluding that I shouldn’t only save the wanted genomes, but all the species involved in that run, along with the generation number. So it made sense to allow the user to save the entire evolutionary state at the chosen stage, all the genomes and the species they belong to. The equivalent to saving the game and reloading it.

The code draws on the screen a 32×32 version of the image each genome produces. In opposition to my previous implementation in Java, in which the genomes got promoted according to how novel they were, now the user has the responsibility to select the genomes he wants to promote. When he decides to move to the next generation, the algorithm scores the genomes in descending order of selection.

I’ve recorded 100 generations of the process in the following video:

The genomes start either completely disconnected or partially connected to the end nodes; I’ve configured it so a possibility of 10% exists so each connection is present at the beginning. That causes some genomes to output no color, or to come out completely black. However, even in the first generation different patterns are already present: vertical bars, diagonals with distorsions, and gradients. It takes just five generations for three genomes to connect with the green output node. However, curiously, it’s only in the 26th generation when a genome connects with the blue output node. A mix of both dominates the evolutionary run, and there’s a complete, or almost complete absence of connections to the red output.

The neural network that the genome converts to must be executed 32 * 32 times (1024 times) only to generate the texture that I’ll display on screen, so it wasn’t feasible during the recording of the video to generate the full images that I include separately in other videos, because the resolution of 1080×1080 implies executing the neural network for each of the selected genomes 1,166,400 times, which takes a while, and for now I haven’t managed to parallelize it (the overhead kills it).

Although the images generated during the recorded evolutionary run didn’t interest me that much, I’ve gathered some of them in the following video:

UPDATE: I’ve managed to parallelize both generating the pixels for all 100 pictures that get displayed on screen for each generation, as well as saving in the background the selected genomes in full. During the last few months I’ve searched for the right parallelization library written in Python, and after considering Pathos for a while, I’ve settled on the brilliant Dask (https://dask.org/), which makes it very transparent.

This is all it takes to map the generation of the pixels for a population and gather the results:

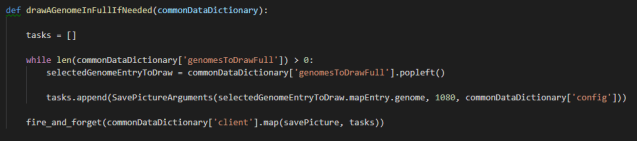

For saving the full pictures, I love the “fire and forget” feature, that allows you to keep advancing the generations while the other cores handle saving the full pictures for the previously selected genomes:


From here I’ll move on to parallelize certain tasks of my main “experiment”, that game thing: running the behavior trees as well as launching the pathfinding queries.

Generación de imágenes mediante un algoritmo neuroevolutivo

On By Jon UreñaIn Inteligencia artificial, ProgramaciónLeave a comment

Gracias a mi recientemente adquirido conocimiento sobre cómo mostrar cosas en la pantalla mediante OpenGL, he vuelto a implementar en Python un experimento que hace años implementé en Java: un algoritmo que genera imágenes mediante el método de neuroevolución NEAT inventado a mediados de los 2000s. Cuando lo implementé en Java, tuve que programar el método NEAT desde cero tirando de los artículos científicos, porque las librerías de Java existentes en ese momento no me inspiraban mucha confianza. Por fortuna hoy en día y en Python existen un par de paquetes muy sólidos que me libran de esa responsabilidad.

Empiezo enseñando un vídeo de seis minutos que muestra imágenes generadas a lo largo de varios procesos evolutivos independientes:

Un fenómeno curioso, aunque lógico, de los resultados de la neuroevolución programada se asemeja a lo que pasa en la natural: cuando algún patrón surge cerca del comienzo de la evolución, y por un motivo u otro beneficia al genoma, tiende a perpetuarse durante el resto de la evolución en diferentes formas (por ejemplo, la columna vertebral en los seres vivos).

El experimento funciona de la siguiente manera: se genera una población de unos 100 genomas que contienen los nodos y las conexiones de una red neural. Cuando se necesite activarla, se le pasarán dos valores: la coordenada x dividida entre la anchura de la resolución que la imagen tendrá, y la coordenada y dividida entre la altura de la resolución que la imagen tendrá. Tras el cálculo interno, la red neural produce los cuatro componentes de un color RGBA: el valor para el rojo, para el verde, para el azul, y para la transparencia.

Cuando implementé este experimento por primera vez en Java hace años, yo programé que cada genoma de cada generación produjera una imagen de 32 por 32 píxeles que guardaba en el disco duro. Yo tendría que elegir a mano cuáles me interesaran y añadirlos a otra carpeta, de los que el programa leería al iniciarse la siguiente vez, y sólo consideraría esos genomas elegidos para comenzar otra evolución. Sin embargo, aun entonces yo sabía que estaba sacrificando información vital para que la segunda evolución con genomas anteriores funcionara de la manera adecuada: los genomas guardan información sobre cuándo surgieron por primera vez sus nodos y conexiones, además de a qué especie pertenecen. Ambas informaciones son vitales cuando los genomas se reproducen. Por aquel entonces a mí no se me ocurría cómo implementarlo adecuadamente. En esta ocasión me planteé solucionarlo lo antes posible para la nueva versión en Python, pero acabé llegando a la conclusión de que no sólo habría que guardar los genomas queridos, sino también todas las especies y la generación a la que pertenecen, así que he optado por permitir que el usuario salve una generación entera, todos los genomas y las especies a los que pertenecen. Es el equivalente de salvar la partida y volver a cargarla.

Además, el código dibuja en la pantalla la imagen en 32×32 píxeles que cada genoma produce. Al revés que en mi pasada implementación en Java, en la que los genomas se promovían dependiendo de lo novedosos que fueran, ahora se le da la responsabilidad al usuario de seleccionar los genomas que quiere promover en la evolución. Cuando decida pasar a la siguiente generación, el algoritmo puntua de manera descendiente dependiendo del orden en el que el usuario ha seleccionado los genomas.

He grabado 100 generaciones de este proceso en el siguiente vídeo:

Los genomas empiezan o completamente desconectados o parcialmente conectados a los nodos de salida; lo he configurado para que exista una posibilidad del 10% de que cada conexión esté presente nada más empezar. Eso hace que algunos genomas no produzcan ningún color, o que salgan completamente negros. Sin embargo, en la primera generación ya se presentan patrones diferentes: barras verticales, diagonales con distorsiones, y gradientes. Sólo transcurren cinco generaciones hasta que tres genomas conectan con el nodo de salida verde. Sin embargo, de manera curiosa, es sólo en la generación 26 cuando un genoma conecta con el nodo de salida azul. Una mezcla de ambos acaba dominando la evolución, y faltan por entero, o casi, genomas que contemplen la salida roja.

Dado que la red neural que un genoma forma debe ejecutarse 32 * 32 veces (1024 veces) sólo para generar la textura que luego plasmo en la pantalla, no era factible generar durante la grabación las imágenes grandes que incluyo en los otros vídeos, ya que la resolución de 1080 por 1080 píxeles implica ejecutar la red neural de cada genoma 1.166.400 veces, lo que tarda un buen rato, y de momento no he conseguido paralelizarlo.

Aunque las imágenes generadas durante esa evolución no me han interesado demasiado, he recogido unas cuántas de ellas en el siguiente vídeo:

(Iteration #2) Simple experiment about neuroevolution

On By Jon UreñaIn Inteligencia artificial, ProgramaciónLeave a comment

After changing some elements of the experiment, I got the actors behaving in a way closer to what I wanted:

I reestructured the inputs, the sensorial information, that each of the neural networks received. I thought that including so many values that only held the information about where some fruit was located, even if they included the notion of the cardinal direction where it was, destroyed the balance with the rest of the inputs. So I reduced them to the following:

  • A normalized value, from 0.0 to 1.0, that represents each turtle’s health
  • A normalized value, from 0.0 to 1.0, that represents how close is the closest fruit
  • A value of 1.0 if a turtle has another one right next, and 0.0 otherwise

Although I couldn’t think of an obvious way the final input would affect the behavior, it was information present in the simulation, and part of a neural network’s job consists in not using the information that doesn’t help it achieve its objective.

I also added an output: if it received the maximum value, the actor would walk a tile in a random direction. As the video shows, in a few generations those turtles that received the highest values for that single output ended up reproducing more, because moving through the map got them closer to the fruit. They dominated so much that I reduced the amount of fruit present at any given moment, to make sure they weren’t just walking over it randomly. Many of the members of many generations gravitate towards the fruit; after all, the inputs include a measure of how close the closest piece is. I don’t know if the information of whether each turtle had another one right next to them affected anything.

The experiment went well enough for me, and I moved on to more interesting ones.

(Iteración 2) Experimento simple sobre la neuroevolución (NEAT-Python)

On By Jon UreñaIn Inteligencia artificial, ProgramaciónLeave a comment

Tras cambiar varios elementos del experimento he conseguido un comportamiento de los actores cercano a lo que quería:

Reestructuré los inputs, la información sensorial, que cada una de las redes neurales recibía. Me pareció que incluir tantos valores que sólo recogían información sobre la localización de alguna fruta, aunque incluyera el sentido de en qué dirección cardinal se encontraba, destrozaba el balance con el resto de los inputs. Ahora recibe los siguientes:

  • Un valor normalizado, de 0.0 a 1.0, que representa la salud de cada tortuga
  • Un valor normalizado, de 0.0 a 1.0, de lo cerca que se encuentra la fruta más próxima
  • Un valor de 1.0 si alguna tortuga se encuentra a su lado, 0.0 en caso contrario

Aunque el último input en principio no afectaría de una manera obvia al resultado, se trataba de información presente en la simulación, y el trabajo de una red neural también consiste en no usar información que no la ayude de verdad a conseguir su objetivo.

También añadí un output: si esa salida recibía el valor máximo, el actor daría un paso en una dirección aleatoria. Como se ve en el vídeo, en pocas generaciones esas tortugas que procesaban valores altos para ese único output acabaron reproduciéndose más, ya que moverse por el mapa los acercaba a la fruta presente. Triunfaron tanto, de hecho, que limité la cantidad de fruta para asegurarme de que no topaban con ella por error. En muchas generaciones se ve cómo la mayoría de los agentes gravitan hacia la fruta; a fin de cuentas, los inputs incluyen una medida de lo cerca que se encuentran a la más próxima. No sé si la presencia de otra tortuga junto a otra ha afectado algo.

Considero que el experimento ha salido bien, y he pasado a otros experimentos más interesantes.

Simple experiment about neuroevolution (NEAT-Python)

On By Jon UreñaIn Inteligencia artificial, ProgramaciónLeave a comment

The next video, that shows about 166 generations of the evolving neural networks, clarifies the situation enough so I can explain myself later:

I’m interested in programming above all because of artificial intelligence and videogames. Although I consider myself a writer first, another one of my dreams, shared with many programmers of modern videogames, consists on making a game with the best of Dwarf Fortress, but with the more immediate and exploratory aspects of games like Cataclysm: Dark Days Ahead. Rimworld’s ambience comes somewhat close to what I would want, but I’d prefer a complexity closer to that of Dwarf Fortress, with most of its elements depending on procedural generation, and supported with an artificial intelligence based on neural networks that would offer constants surprises.

To prove to myself that I could program the visual aspect of a similar game and set the basis for developing the intelligence of its actors, I intended to develop the prototype shown in the video. For now I’ve failed in generating the behaviors that I wanted for the involved neural networks, but having reached this point allows me to progress quickly.

For those who don’t know it, and according to the story as I remember it, neural networks were considered the Holy Grail of artificial intelligence in the eighties and early nineties, but they crashed against an unsolvable problem: no mathematical model could determine which was the best architecture to use for a network to solve a particular problem. They depended on trial and error, and eventually neural networks ended up relegated to obscurity for the most theory-minded and a minority of dedicated programmers.

But in 2002, Kenneth Stanley, from Texas university in Austin, wrote the following paper:

Evolving Neural Networks through Augmenting Topologies

The paper, and those that followed it, revealed the way to solve the main issue with neural networks: instead of designing its architecture, it should evolve through a genetic algorithm. A significant part of the revolution in artificial intelligence we are living in has its origin in papers like this one and others from that era.

The prototype I intended to build had to implement the the following elements:

  • The visual aspect of games like Dwarf Fortress (with tilesets) and Cataclysm: Dark Days Ahead.
  • A reusable architecture that would allow adding new features and programming other experiments easily
  • It would implement the neuroevolution using some library based on NEAT
  • The neural networks should evolve a behavior close to what I intended

Visual representation of a neural network:


A neuroevolution tends to begin with only the input and output layers set. The inputs represent the sensorial information that a neural network would process, and the outputs the answers that the internal architecture generates through the interaction of all the nodes.

The success of this method depends mainly on the following factors: the inputs must feed the network with the relevant information that could end up producing the intended behavior, and the inputs should be normalized (should be scaled to a range of 0.0 to 1.0). For my experiment I settled on the following inputs:

  1. The normalized value of each turtle’s health
  2. A value of 1.0 if the animal detects a fruit close enough in the northwest, but 0.0 otherwise.
  3. Same but in the north
  4. Same but in the northeast
  5. Same but in the east
  6. Same but in the southeast
  7. Same but in the south
  8. Same but in the southwest
  9. Same but in the west

I decided that each actor would act depending on which output had produced the highest value, and according to its index, the actor would walk a tile over to one of the cardinal directions or it would stay in place.

I chose those inputs because I considered that an actor should learn to link his health deteriorating quickly to the need to search for food, and the actor should detect the fruits instead of stumbling in the dark.

Apart from the architecture of the network, the other key is the function that determines each neural network’s fitness. The fitness is a mathematical measure of how close the network has gotten to the goal. Usually it consists in reaching a high number. In my case I settled for the following function:

((Health ^ 2) + (AmountOfFruitsEaten * 50) + (TurnsSpentNearFood * 2)

I wanted to reward the actors that kept their health as high as possible, and as secundary measures I wanted to suggest that they should look for food and keep close. I’m terrible at math and I’m doing this alone, so suggestions are welcome.

For now the experiment hasn’t produced the behaviors I intended. I’ll leave it some night so it can reach a thousand or thousands of generations, but at least I’m happy that it’s built upon a platform that could allow me to move towards programming something close to an interesting videogame or simulation.

UPDATE: I’ve changed some aspects of the experiments and gotten results close enough to what I intended. I’ll write another post showing them.

Experimento simple sobre la neuroevolución (NEAT-Python)

On By Jon UreñaIn Inteligencia artificial, ProgramaciónLeave a comment

El siguiente vídeo, que recoge unas 166 generaciones de las redes neurales que evolucionaban, ilustra la situación lo suficiente como para que me explique después:

Me interesa la programación sobre todo por la inteligencia artificial y los videojuegos. Aunque me considero primero un escritor, otro de mis sueños, compartido con muchísimos programadores de videojuegos modernos, era crear un juego que recogiera lo mejor de Dwarf Fortress, pero con los aspectos más inmediatos y exploratorios de juegos como Cataclysm: Dark Days Ahead. La ambientación de Rimworld recoge parte de la idea, pero yo querría una complejidad mucho más cercana a Dwarf Fortress, con la mayor cantidad de elementos basados en la generación procedural, y una inteligencia artificial fundada en las redes neurales que ofreciera sorpresas constantes.

Para probar a mí mismo que podría programar el aspecto visual de un juego semejante y establecer la base para desarrollar las inteligencias de sus actores, pretendí desarrollar el prototipo que se muestra en el vídeo. De momento he fracasado en generar los comportamientos que pretendía para las redes neurales involucradas, pero haber llegado hasta este punto me permite progresar deprisa.

Para quienes lo desconozcan, y de acuerdo con la historia tal como la recuerdo, las redes neurales se consideraban el Santo Grial de la inteligencia artificial en los años ochenta y principios de los noventa, pero se toparon con un problema insalvable entonces: no existía ningún modelo matemático que determinara cuál era la mejor arquitectura de cada red neural para resolver los problemas concretos. Que dependieran del ensayo y error acabó relegando las redes neurales a los ámbitos más teóricos o a una minoría de programadores dedicados.

Pero en 2002, Kenneth Stanley, de la universidad de Texas en Austin, sacó este artículo académico:

Evolving Neural Networks through Augmenting Topologies

El artículo, y los que se sucedieron, revelaron la manera de solventar el problema principal de las redes neurales: en vez de diseñar su arquitectura, debería evolucionar mediante un algoritmo genético. Una parte significativa de la revolución en inteligencia artificial que vivimos durante estos días tiene su origen en este artículo y en otros de esa época.

El prototipo que yo pretendía construir debía implementar los siguientes elementos:

  • El aspecto visual de juegos como Dwarf Fortress (con tilesets) y Cataclysm: Dark Days Ahead
  • Una arquitectura reusable para que tanto añadir nuevos elementos como programar experimentos adicionales fuera razonablemente fácil
  • Implementar la neuroevolución con alguna librería de NEAT
  • Que las redes neurales evolucionaran un comportamiento cercano a lo que quería

Representación visual de una red neural:


La neuroevolución suele empezar sólo con la capa de inputs y la de outputs. Los inputs representan la información sensorial que una red neural recogería, y el output la respuesta que la arquitectura interna genera mediante la interacción de todos los nodos.

Con respecto a la arquitectura, que una neuroevolución funcione bien depende en gran medida de los siguientes factores: que los inputs recojan la información relevante para generar los comportamientos queridos y que estén bien normalizados (reducirlos proporcionalmente a rangos como de 0.0 a 1.0). Para mi experimento decidí los siguientes inputs:

  1. El valor normalizado de la salud de esa tortuga.
  2. Valor de 1.0 si ve una fruta en el noroeste (en las cuatro casillas más cercanas), 0.0 en caso contrario
  3. Lo mismo pero en el norte
  4. Lo mismo pero en el noreste
  5. Lo mismo pero en el este
  6. Lo mismo pero en el sureste
  7. Lo mismo pero en el sur
  8. Lo mismo pero en el suroeste
  9. Lo mismo pero en el oeste

Decidí que cada actor actuaría en función de qué output había recibido el valor más alto, y dependiendo de cuál se tratara, avanzaría una casilla en una dirección cardinal o se quedaría quieto.

Opté por esos inputs porque consideré que un actor debería aprender a relacionar que su salud se deterioraba rápidamente con la necesidad de buscar comida, y necesitaba poder detectar las frutas para que topar con ellas no fuera una coincidencia.

Aparte de la arquitectura de la red neural, la otra pieza fundamental es la función que determina el fitness de cada red neural. El fitness consiste en un valor que calcula matemáticamente cuánto se ha acercado a cumplir la meta. Por lo general suele consistir en intentar alcanzar un valor alto. En mi caso me decidí por la siguiente función:

((Salud) ^ 2) + (CantidadDeFrutasComidas * 50) + (TurnosPasadosCercaDeFruta * 2)

Quería premiar a los actores que mantuvieran la salud lo más llena posible, pero también pretendía sugerir que debían buscar comida activamente y no alejarse demasiado de ella. Soy pésimo con las matemáticas y programo solo, así que se admiten sugerencias.

De momento el experimento no ha sacado los comportamientos que quería. Lo dejaré alguna noche para que cumpla mil o miles de generaciones, pero al menos me alegra que se sostenga sobre una plataforma que me permitirá avanzar hacia programar algo cercano a un videojuego interesante.
